SMPTE ST 2110

Por: Brenda Ramírez Ríos

Seguro estás familiarizado con un exceso de cables en una producción. Durante años, el estándar fue el SDI (Serial Digital Interface) para cámaras, pantallas y consolas, pero hoy, la industria está viviendo su mayor revolución técnica en 30 años: la transición total hacia las redes de datos (IP), y el protagonista de este cambio es el protocolo SMPTE ST 2110.

¿Qué es exactamente el SMPTE ST 2110?

En términos sencillos, es un conjunto de reglas técnicas que permite que el video, el audio y los datos (como subtítulos o metadatos) viajen a través de cables de red comunes (Ethernet y fibra óptica) en lugar de cables de video especializados.

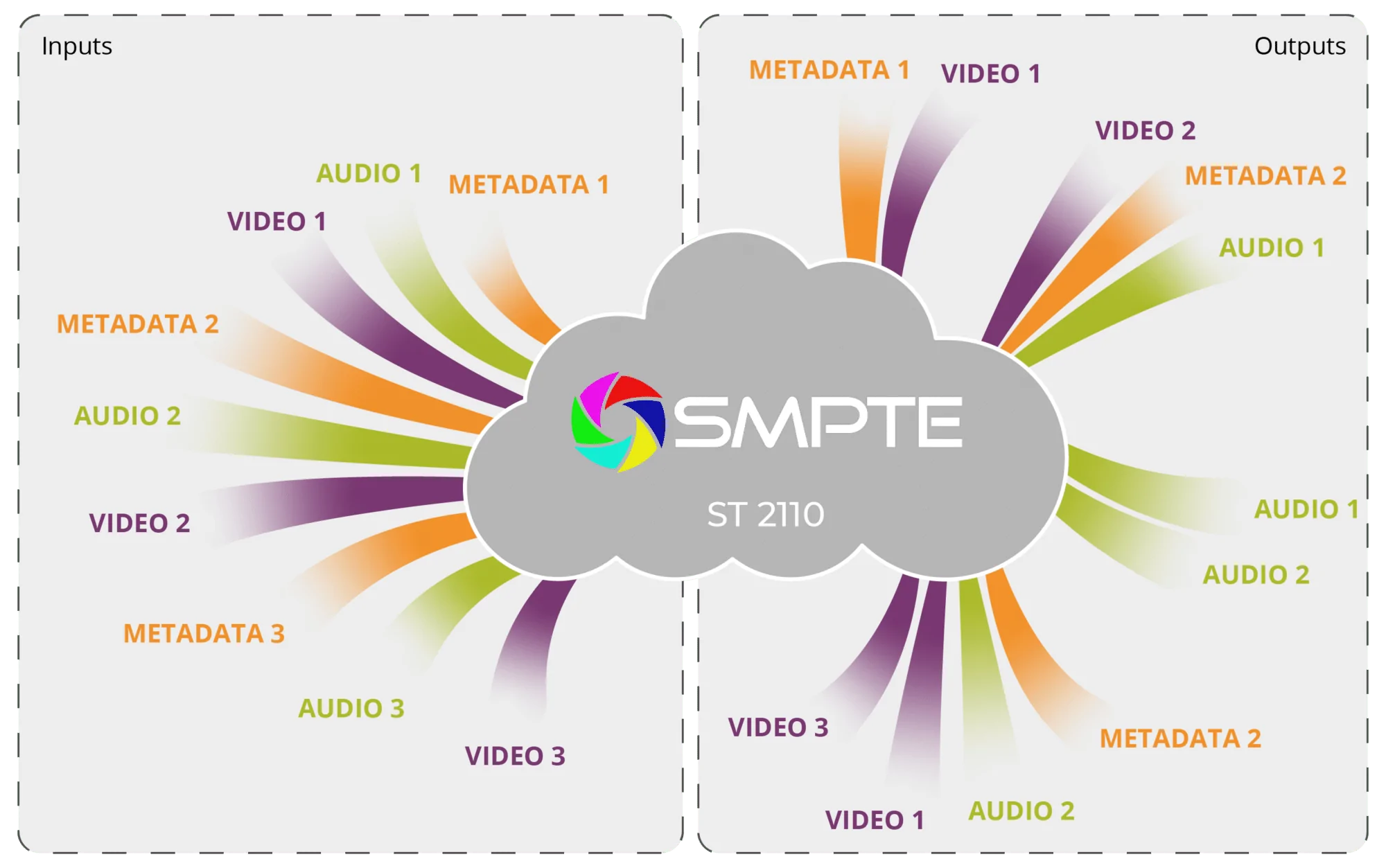

Con el ST 2110, cada componente de la señal mediática se transporta en su propio flujo de multidifusión (multicast) utilizando protocolos de transporte en tiempo real (RTP).

ST 2110-20 (Video no comprimido)

Define cómo se mapean los rásteres de video activo en paquetes RTP. A diferencia de otros métodos, este estándar no envía los datos de borrado horizontal o vertical (H/V blanking), lo que optimiza el ancho de banda.

ST 2110-30 (Audio Digital)

Basado en el estándar AES67, permite el transporte de audio PCM de baja latencia. Soporta desde canales simples hasta configuraciones multicanal, permitiendo que un mezclador de audio reciba sólo los flujos sonoros sin necesidad de procesar los datos de imagen.

ST 2110-40 (Datos auxiliares)

Aquí se gestionan los paquetes de metadatos como el código de tiempo (Timecode), subtítulos (Closed Captioning) y el teletexto, manteniendo la sincronía con los flujos de audio y video correspondientes.

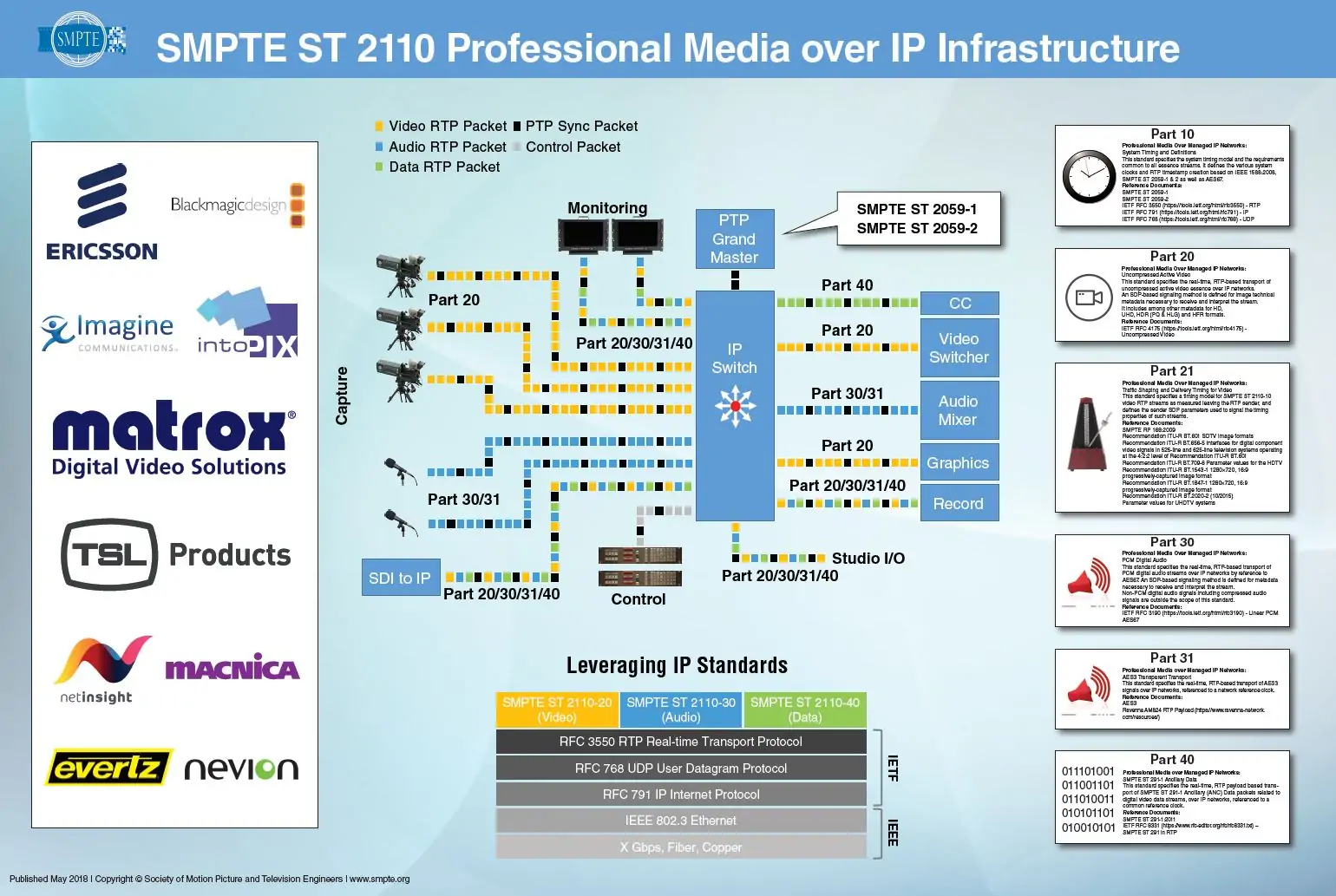

En un entorno IP, los paquetes pueden llegar en orden distinto o con variaciones de tiempo (jitter). Para resolver esto, el ST 2110 depende críticamente del IEEE 1588-2008 PTPv2.

A través de un reloj maestro (Grandmaster), todos los nodos de la red reciben una referencia de tiempo común. Cada paquete RTP incluye una marca de tiempo derivada de este reloj. Esto permite que los receptores alineen los flujos de video y audio en el destino final, eliminando problemas de lip-sync.

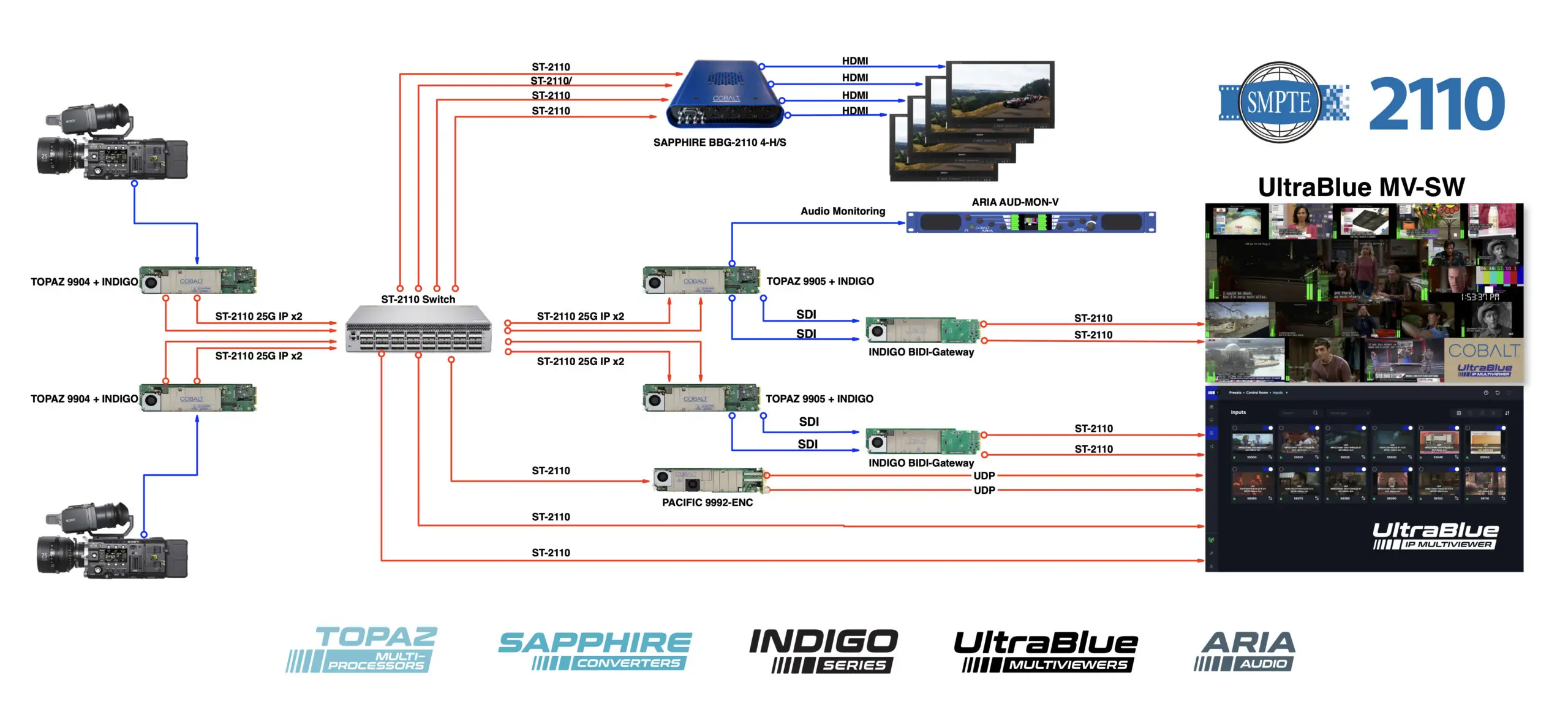

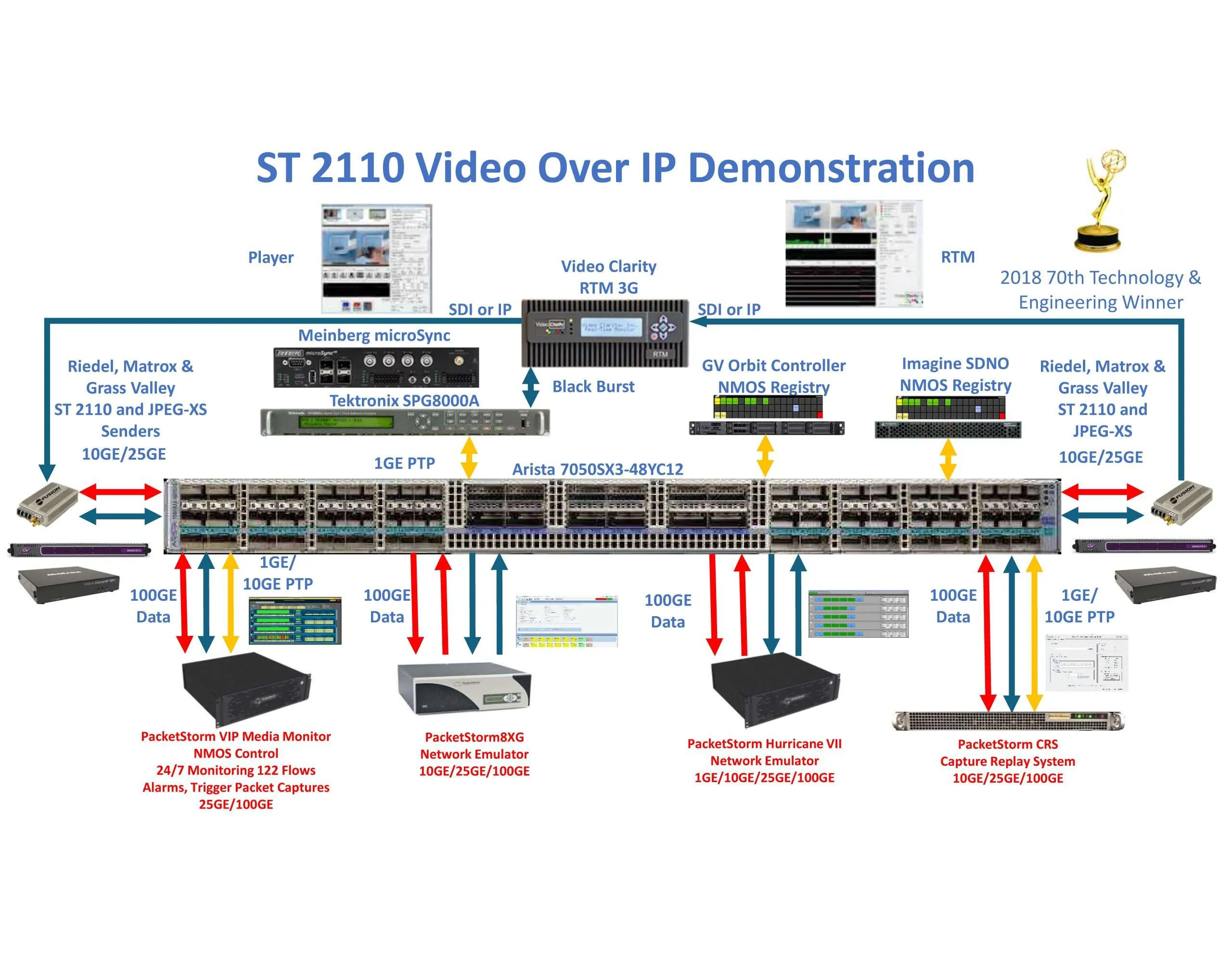

La implementación del ST 2110 se basa en el uso de switches COTS de alta capacidad (Generalmente de 10, 25, 40 o 100 GbE). Sin embargo, no cualquier switch es apto; deben ser compatibles con SDN y tener soporte nativo para PTP para evitar que el tráfico de datos degrade la precisión del reloj.

La agilidad que ofrece el SMPTE ST 2110 para trabajar en resoluciones UHD/4K y la capacidad de enrutamiento basado en software marcan el fin de la era del hardware rígido, dando paso a una infraestructura de medios definida por software.
